單片機綜合仿真試驗儀+51mini仿真器
單片機綜合試驗儀仿真部分自2010年1月1日起免費升級到51MINI獨立仿真器。
【系統簡介】
單片機綜合試驗儀仿真部分自2010年1月1日起免費升級到51MINI獨立仿真器。
徹底的摒棄了sst516的單芯片仿真方案，它既適合初學者學習51,AVR單片機的需求,同時專業的編程功能、高性能的仿真功能和ISP下載功能也真正適合單片機工程師開發產品使用。
【系統特點】
系統的特點之一
--------豪華的工藝媲美國際品質 由獲得iso9001認證的西陵電子代工

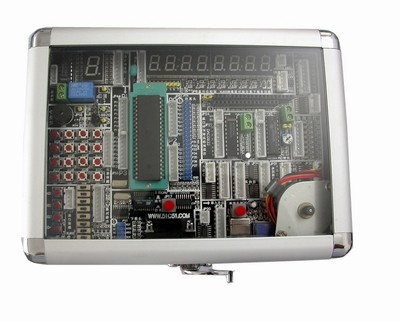

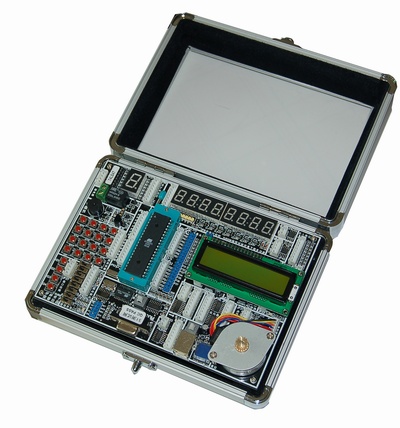

本機采用高檔透明雅克力面板，鋁合金外箱， 全貼片機器生產， 工藝精美絕倫！
黑色雙面PCB，全SMT工藝可能是您見到為精美的單片機實驗儀，豪華高貴，一見傾心。

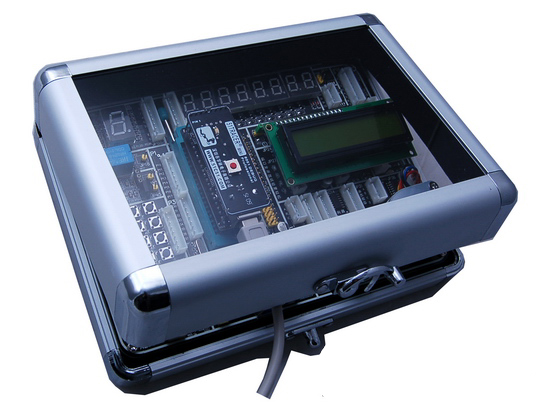

51MINI仿真器+SH200實驗儀組合
開發板鎖緊座位置插入51mini仿真器，急速非凡的仿真體驗
硬件資源相當豐富，除基本的led，開關，喇叭外，還集成了adc,dac,步進馬達等等一般開發板不具備的功能，同時更提供了74hc14,165,164,138等常用數字電路，不僅可以學習單片機更可學習數字電路。
| 基本試驗資源
| 數字硬件電路試驗資源
| 擴展試驗資源
| 高級應用試驗 |
| 8位按鍵開關（端口直接）
| 74LS14
反向器
| 1602字符液晶屏（標配）
| 步進電機
（標配） |
| 8位發光管
（端口指示）
| 74LS164
串入并出
| Dac0832
數字-模擬
| 89C2051
核心監控（高速） |
| 8位撥動開關
（端口直接）
| 74LS47
數碼管譯碼
| ADC
0804模擬-數字
| 18B20數字溫度采集（可選） |
| 8位數碼管顯示
（動態/靜態）
| 74LS165
并入串出
| 24C02串行EPROM
| 12864中文液晶0802（可選） |
| 小喇叭警報器
（唱歌）
| 74LS138
譯碼器
| 93C46
EPROM
| 紅外線遙控
（標配遙控器） |
| 16*16矩陣按鍵開關（行列式）
| MAX232
串行通信
| 單片機仿真
（標配仿真頭）
| ISP下載（在線編程
） |
開放的模塊化設計：所有硬件資源對用戶開放，搭配隨心所欲，不會出現硬件束縛軟件的情況。
什么是全開放模塊？
SH200對所有的32個io口全部是懸空的，任由用戶支配的
，這在我們的開發中非常的實用，可以方便的利用SH200的硬件資源組成您的樣機，節約大量打樣板的時間。
例如你寫一個跑馬燈程序，可以把他寫在p1口，也可以寫在p2口。沒有限定，只要把系統的連接線改一下即可，不會對硬件形成束縛。而市面上的其他開發板，它的硬件已經按照開發者的意圖連接好了必須改程序。如果是SH200那么可以直接把系統的連接排線從P1插到P0口即可。所有端口全部采用防插反設計，均配有連接照片和中文注解，即便您是初學者，也能輕松掌握。
SH200系統的特點之二

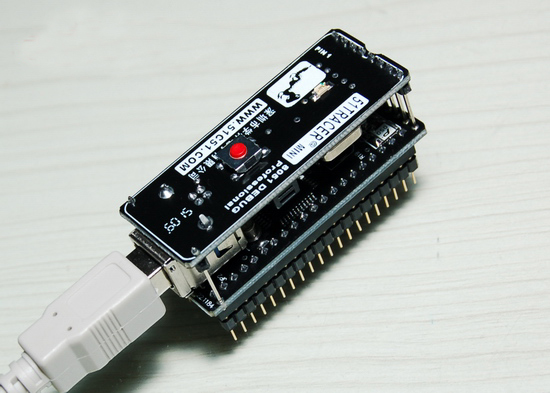

--------51MINI獨立仿真器
采用真正獨立的
usb2.0專業仿真器，仿真器是一個獨立的部分，徹底摒棄sst516的單芯片仿真方案。不僅可以配合試驗儀使
用，更可完全勝任日常開發工作環境。
（51mini仿真器使用手冊 32k32頁彩色印刷）
51
MINI仿真器是目前國內同行業功能完整，性能穩定，技術先進的高端仿真器。在國內同行中處于領先地位。
兼容KEILC51 UV2
調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。可仿真ALE禁止，可仿真PCA，可仿真雙DPTR，可仿真硬件SPI。
不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
單USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。是一款真正獨立的仿真器。
下載仿真通訊急速115200BPS，也是KEIL支持的高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
51mini仿真器相比同類產品有什么特點？
單片機仿真器是在產品開發階段用來替代單片機進行軟硬件調試的非常有效的開發工具。使用單片機仿真器可以對單片機程序進行單步、斷點、全速等手段的調試，在集成開發環境中檢查程序運行中單片機RAM、寄存器內容的變化，觀察程序的運行情況。與此同時可以對硬件電路進行實時的調試。使用單片機仿真器可以迅速發現和排除程序中的錯誤，從而大大縮短單片機開發的周期。
51mini單片機仿真器不占用用戶任何資源，可極速單步，完全真實仿真標準8051/8052單片機的所有功能，可仿真部分單片機的增強型功能。
目前所見到的其他51系列開發板全部采用SST公版仿真方案，即直接使用一片價值10多元的SST單片機配合keil軟件來調試，具有本質的缺陷：如占用串口、定時器T2和8字節堆棧，單步速度緩慢，對于真正開發產品沒有太大價值。
SH200系統的特點之三--------完美強勁的編程器部分
ISP下載可選232/USB通信，全USB通信接口（兼電源單線操作，免外部電源），完全適應新的無串口并口的筆記本電腦。全中文操作界面，一線接法，簡單至極。更適合野外環境下現場調試工作。
CPU控制編程不受電腦配置及操作系統影響，穩定性一流。可以作為一臺獨立的ISP下載線使用，支持芯片包括51/AVR/PIC各系列超過100種！在板上可以直接對89S51/52等等芯片編程,當作獨立編程器使用。 （市面上很多開發板只能使用stc的芯片做串口下載，更不能支持其他芯片）
ISP編程實驗方式連接示意圖
 支持的芯片列表： 51系列單片機 AT89S51,AT89S52,AT89S53,AT89S8252,AT89LS51,AT89LS52,AT89LS53,AT89LS8252
AVR系列單片機：
AT90S2323,AT90S2343
AT90S4433,AT90S8535 ATmega16,ATmega16L,ATmega161,ATmega161L,ATmega163,ATmega32,ATmega32L
ATmega323,ATmega323L,ATmega64,ATmega64L
ATmega8,ATmega8L,ATmega8515,ATmega8515L
ATmega8535,ATmega8535LATtiny12,ATtiny12L,ATtiny13,ATtiny13L
ATtiny15,ATtiny15L,ATtiny22,ATtiny22L,ATtiny26,ATtiny26L
PIC系列單片機：
PIC16F870,PIC16F871,PIC16F872,PIC16F873,PIC16F874,PIC16F876,PIC16F877,PIC16F873A,PIC16F874A,PIC16F876A,PIC16F877A
AT24CXX：AT24C01,AT24C02,AT24C04,AT24C08,AT24C16,AT24C32,AT24C64,AT24C128,AT24C256,AT24C512 |

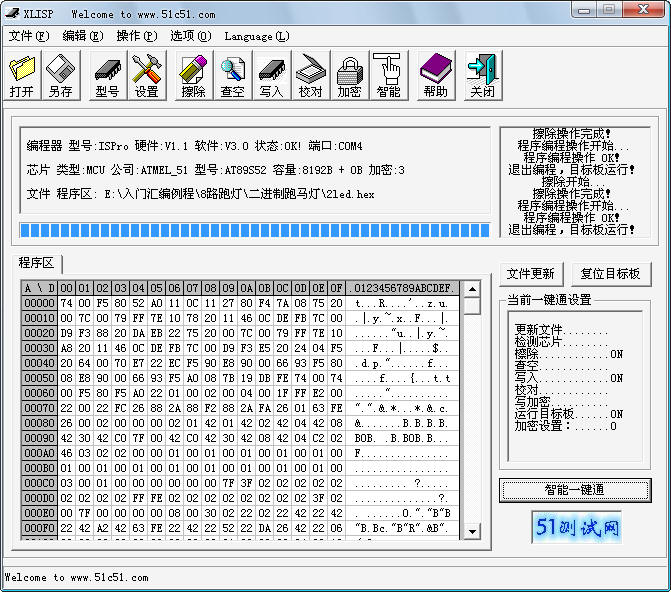

全中文軟件操作導航 采用自主開發的xlisp軟件， 獨有智能一鍵通設計，擦除，
寫入，校驗，運行自動完成，軟件中英文自動選擇，適合港臺地區用戶使用。 特別設計的燒寫實驗仿真3IN1的公用卡座，
CPU插上后即不需要插拔，使用極其方便簡潔。 （市面上有很多實驗板僅支持stc芯片燒寫完必須冷啟動）
(
| SH200系統的特點之四--------細致入微的配套用戶手冊和軟件 |
SH200的配套用戶手冊，彩色印刷。（使用手冊代表廠家的技術實力和誠意可以毫不夸張的的說，你所見到的開發板99%都是沒有使用手冊或者是復印，電子文檔的使用手冊）
軟件和教材才是開發板的靈魂，沒有這些配套，開發板無異于廢鐵，
我曾經研究過一塊開發板，光盤中一大堆不止所云的htm,rar，僅僅搞清楚怎么連結都足足讓我研究了1上午。文件為此不要拿那些三無的開發板和我們比價格！
|
|
包含有單片機電視教程（該教程由4張光盤組合）
和精品的單片機多媒體教程 總數相當于5個cd光盤。
1本書+1張DVD教程+1套實驗儀打造單片機教程的夢幻組合！
|
|
| |
標準配置：
1、SH200單片機綜合仿真試驗儀主機一臺（已經調試好，板載試驗用89s52一片，1602液晶）
2、51MINI
仿真器一臺(注意，配仿真器以后則不配仿真芯片）
3、40PIN
仿真頭一個，仿真器使用手冊一本，仿真器絨布套一個（不另外配光盤，usb電纜，外包裝，和SH200共用）
4、串行通信電纜一根
5、USB通信電纜一根（串口通信的時候插入此線以提供電力供應；SH200本身不需要另外的外部電源除非您自己能夠確定）
6、超薄HT6221紅外線遙控器一個
7、10PIN ISP 下載頭一個
8、試驗用系統連接數據線15條
9、SH200使用手冊一本 保修卡一份
10、軟件光盤一張（驅動程序\開發工具\(yùn)例子程序\單片機資料\教程。）
11、贈送:dvd
單片機多媒體教程和電視教程一張。手把手教你學單片機教材一本
選用本公司SH200的理由:
1,
國內有非常多的開發板都是業余條件下一把電烙鐵手工制作出來的，表面上價格也許便宜數十元，實際上:
沒有包裝，沒有配套軟件（需要
網上下載）沒有售后服務。做工，品質無法保障。我們的產品是正規的smt工藝流水線生產的，有正式的彩色包裝。有正式的使用手冊，教程等
2,
我們是一家老資格的單片機類注冊公司（可以開出正式發票,如果需要發票請另加6%），決非個人運作，成立于2001年，
多年經驗，決定了產品和服務的穩定性。
3,
我們擁有多和專業權威的51單片機程序?qū)嵗梢詾槟_發程序提供貼心的指導。
4,
我們可以提供全國貨到付款，支付寶等多種靈活的購買方式，大限度的方便買家。保障買家的利益。大中城市發順豐快遞，24-48小時到貨。順豐不到的地方發ems
5,
我們的產品在生產中全部2次100%測試，故障率低于0.1%!為此我們有信心有能力提供3個月免費包換1年免費保修的服務，免除您的后顧之憂。
6, 我們的代理網絡遍布：深圳，東莞，北京，香港，武漢， 重慶，
上海，杭州，蘇州....大中城市，您可以就近得到貼心的售前售后咨詢服務。
7,
我們配套有詳細的使用說明書,硬件連接圖,,可讓零基礎的朋友快速掌握,從而提高學習的興趣,和提高學習的效率.
8, 我們的論壇隨時有幾十人上百人在線討論問題,可以做到第一時間解決客戶的所有問題.
精美照片

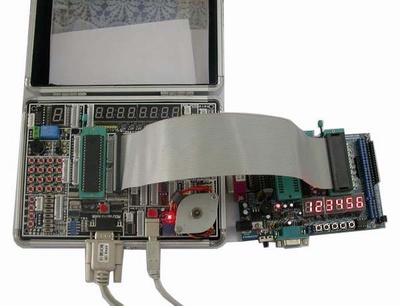

SH200實驗儀百變金剛之...仿真器

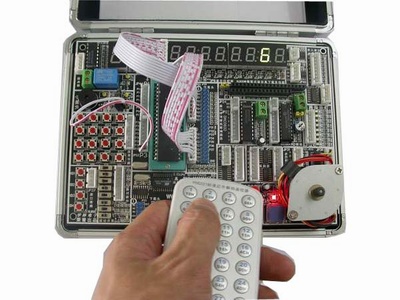

SH200試驗儀之紅外線遙控解碼

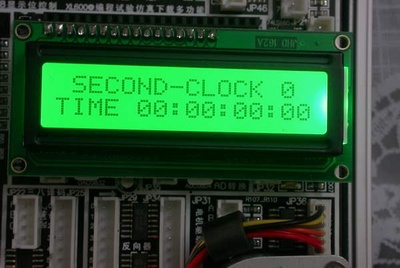

SH200試驗儀之1602LCD秒表試驗
 |
