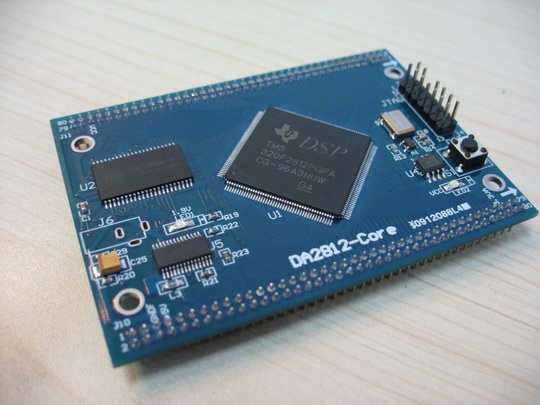

1.1 產品簡介 DA2812-Core核心板是一套基于TMS320F2812 DSP 的學習和二次開發模塊。
1、針對高校、研究所和中小企業批量生產的需求而設計，能夠快速有效的提高企業的研發進度；
2、提供原理圖和基本代碼；
3、通過80*2的插座，引出DSP所有的信號，方便用戶自由擴展，二次開發；
4、充分考慮了EMC、EMI以及散熱、安裝方面的因素；
5、價格低廉，特別適合企業批量配套和學生競賽學習使用。
·
DSP處理器TMS320F2812，32位定點高速數字處理器，高工作頻率150M；
· 片內內置128K *
16位 FLASH，利用燒寫插件可以方便的固化用戶程序,FLASH可加密；
· 片內內置 18K *
16位 SRAM；
· 片內內置 4K * 16位
BOOT ROM；
· 片內內置 1K * 16位
OTP ROM；
· 擴展 256K * 16位SRAM，IS61LV25616；
· 擴展 512K * 16位FLASH，SST39VF800；
·
專用復位芯片MAX706R，保證可靠復位，有獨立復位按鈕，可手工復位；
· 提供3.3V、1.8V電源指示燈； ·

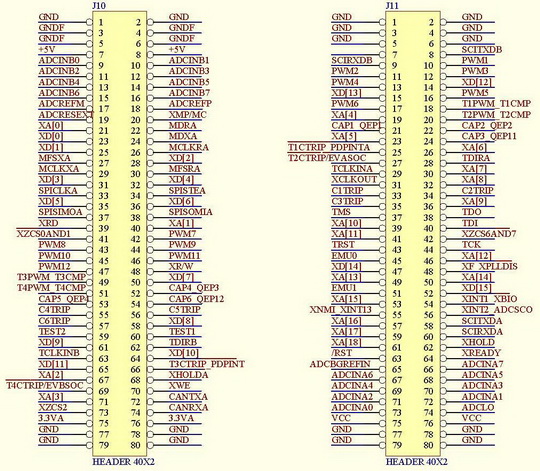

2812所有引腳引出，2個80針的插座，管腳間距2mm，用戶可以擴展使用；
· 符合IEEE
1149.1標準的DSP JTAG接口，IDC14，管腳間距2.54mm，可以配合市面上所有標
準JTAG接口仿真器使用；
· 獨立DC
5V外部電源輸入接口（φ4小插座），也可以通過擴展插座供電；
· 提供四個固定孔，方便用戶安裝固定； · 物理尺寸：8.5 * 6 cm；
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||
