一、應用系統設計背景和目標
   某城市商業聯盟協會為發展信息化建設，提出建設以IC卡為支付手段的一卡通會員管理系統的需求目標，通過建立消費中心平臺把所管轄的35個商鋪網點和運營的10條公交線路鋪設IC設備，通過消費者使用IC卡，實現消費、收入、查詢、會員資料整理等集中管理，做到各網點財務收入支出運營狀況實時監控，形成一套先進、實用、科學的管理信息系統。

    某城市商業聯盟協會為該信息系統建設提出以下需求：

1、商業聯盟協會建立中心軟件管理平臺和發卡中心；

2、消費者到指定的發卡中心去辦理使用的IC卡，充值后在到所管轄的35個商鋪網點和10條公交線路進行刷卡消費；

3、消費者辦理IC卡需要實名制，需要設立密碼，該IC卡可以掛失，在掛失后卡內余額不能被竊取；

4、消費者在辦理IC卡時需要添寫詳細資料，信息中心登入中心數據庫，具有會員管理的查詢等功能；

5、商鋪網點和運營的公交車在消費者使用IC卡消費時要打印出消費小票，消費的記錄要通過公用網絡隨時上傳到信息中心，方便信息中心進行監管和查詢、統計，同時消費者在掛失時產生的黑名單要實時下載到各網點的POS機里，防止掛失卡余額被盜用。

二、應用系統設計原則

1、保證系統的設計和產品選型上的先近性；

2、保證系統的安全性、可靠性、易用性、易維護性和高擴展性；

3、遵循國際和國家相關標準；

4、使用主流的產品和技術，達到支付、上傳下載、統計查詢等功能的安全有效實現；

5、選用高性?xún)r(jià)比的軟硬件系統，以保證建設系統水平同時，降低建設系統投入的成本。

三、應用軟件系統設計組成

1、清算中心管理平臺組成及實現功能設計目標：

根據商業中心聯盟提出的需求，需要建立清算中心管理平臺，同時管理商鋪鋪設的終端和公交車的終端。

1.1主要實現的功能：

l   負責系統安全管理、消費IC卡的制作和發行；

l  負責匯總各類消費終端的營運數據，進行消費結算；

l  負責IC卡系統數據的管理和存儲，負責存儲消費者在辦理IC卡時提供的各類個人信息數據，并對各分中心提供數據接口，實現信息共享；

l  負責對營運數據進行統計、統計分析、提供客戶服務功能；

l  打印各類報表和結算。

1.2管理系統中心平臺分四個組成管理模塊

l  卡片發售、充值管理軟件模塊

負責系統中已經初始化的IC卡進行銷售和充值，實時把消費者的個人信息及充值數據存儲到中心數據庫里。

主要實現：

1）消費卡管理：開戶、銷戶、卡號更換、卡掛失、掛失解除、續費、退款、增款補貼、打印名冊、檔案更新。

2）數據管理：日、月報表處理、任意時段報表處理、卡內余額、消費流水、加減款流水、消費統計。

3）綜合服務：綜合查詢、數據備份、數據恢復、手工扣除、退款處理、用戶權限設定、密碼設定、設置消費大限額和次數。

4）各終端的管理，終端數據的管理和收發。

5）整理、統計、查詢和打印。

l  消費終端應用及采集模塊

  消費終端應用程序主要是完成對消費金額的輸入、驗證和扣款并實時把消費記錄上傳到清算中心并存儲同時打印消費小票給消費者；清算管理中心通過公用網絡于消費終端鏈接，實時采集消費終端消費交易記錄，接收黑名單，同時也能下載掛失卡的黑名單。

l  數據通訊網絡模塊

通過GPRS能實時傳輸交易記錄和統計數據，上傳下載黑名單。

l   賬務清算管理模塊

是整個管理系統的核心部分，對消費數據進行統一清算，帳務清算首先判別交易合法性，包括交易是否合法、卡片是否合法、狀態是否正常、交易終端是否合法、判別操作員是否合法、判別交易金額是否合法、判別交易是否與歷史重復等等，如果未通過交易合法性判別，則不進行清算處理，并作為可疑賬目記錄交易數據，通過人工分析后決定是否調賬。如果通過交易合法性判別，則進行清算處理，清算有關各方的利益，并按照會計科目完成記帳。

1）終端交易數據處理

2） 賬務清算、管理

3） 密鑰管理、發卡管理、角色與授權管理、設備管理

4） 信息交換、黑名單管理

以上四個模塊組成了整個商業聯盟會員IC卡系統的管理軟件中心平臺，系統采用星型的網絡拓?fù)浣Y(jié)構，客戶端采用windows9x/xp/2000.服務器端采用Windows2000Server+SQL_SERVER7.0/2000中央數據庫集成方式與通用的互聯軟件技術。

    四、系統硬件設計需求實現目標

IC卡手持移動帶打印POS機（大道P1500手持機）

發配給35個商鋪點和10條公交線上使用，主要實現功能：

1)商鋪實現功能：

l    前臺交易，GPRS通信：交易的所有過程在POS機上實現包括讀卡、驗證、輸入、記帳等，并實時上傳至IC卡數據庫。

l菜號消費：操作人員可直接按商品名稱的簡碼輸入，系統記錄項目金額，并完成扣款消費。消費機上可設置999種商品編號

l    份數消費：可按客戶的消費商品按份數進行消費，完成扣款。

l計次消費：刷卡后，自動將其數據上傳至IC卡中心數據服務器，由結算工作站完成收費。

l  直接輸入現金消費，操作員按消費者商品的價值，直接在POS機輸入客戶消費的金額，客戶消費，完成扣款。

l  消費查詢：操作員可在消費POS機上進行當天收入查詢。

l  打印接口：微打可在交易成功后打印消費小票，可以按照商家的要求實現打印一張或多張消費小票。

l  商鋪消費POS機可以配上大的客戶顯示牌，客戶可直接在顯示牌上刷卡。

l  消費者刷卡時要輸入密碼才能進行下一步扣款操作

2）公交車功能實現：

                         l可輸入票額，消費者進行刷卡
      l可設置票額，消費者進行刷卡

                   l刷卡不用輸入密碼

             l 產生交易記錄實時上傳到管理中心
2、IC卡介紹：

IC卡需要存儲：

l消費者個人信息和密碼

l電子錢包




       IC卡又稱“集成電路卡”或“智能卡”，IC卡具有防磁、防靜電、抗破壞性和耐用性強；防偽性好；存儲數據安全性高（可加密）；數據存儲容量大；應用設備及系統網絡環境成本低；品種型號齊全；技術規范成熟等特點。其極高的安全性現已越來越受到人們的普遍重視，已在越來越多的領域取代磁卡及其它數據卡片，得到了越來越廣泛的應用。

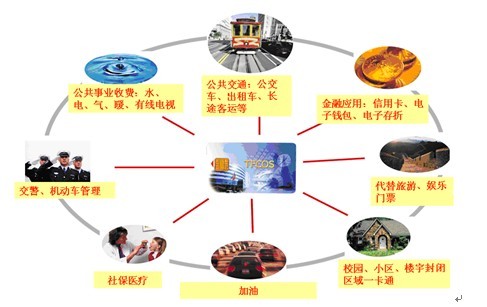

      正是由于IC卡具備諸多無可比擬的優點，因此在金融、稅務、公安、交通、郵電、通訊、服務、醫療、保險等各個領域都得到了廣泛的重視和應用。

五、系統網絡結構拓?fù)鋱D及流程圖

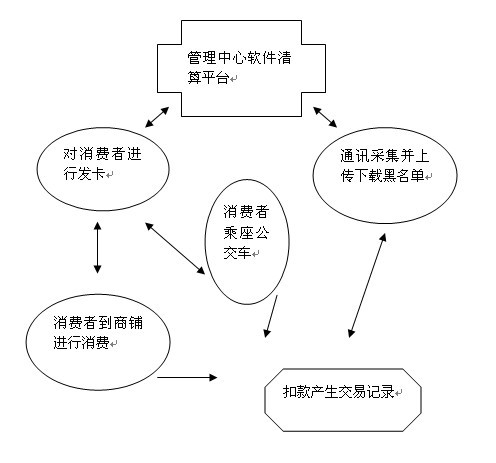

1、系統流程圖：

2、系統網絡結構拓?fù)鋱D
